一、概述
500型药物粉碎机组广泛应用于化工、染料、中西药物、涂料、农药、食品、饲料等物料的粉碎加工,对轻、重、软、硬、脆、韧、粘、纤维性物料有很强的适应性。

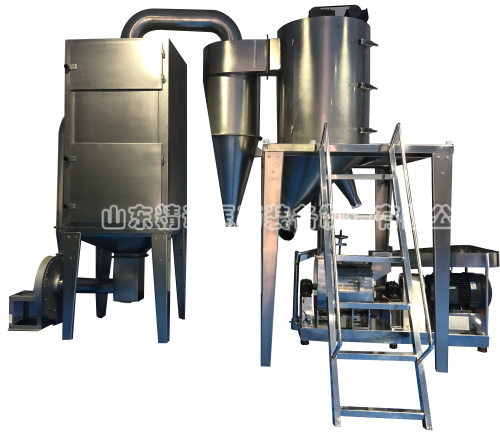

机组包括电控柜、主机、集粉分级机、旋风分离器、除尘过滤器、引风机等几部分,该机组结构紧凑合理、体积小、能耗低、效率高、传动平稳、无粉尘飞扬、自冷功能好、安装维修方便、易拆、易修、调换易损件方便等特点。
二.组成及性能
1.粉碎主机
粉碎机采用离心风选式,通过高速旋转的锤片对物料进行剪切、碰撞、磨擦进行粉碎,内有分级机构,通过调节斜风叶与斜衬的间隙可调节出口物料的细度,粉碎后的物料由正风系统送入集粉分级机,主机采用联轴器联接,运转平稳。
技术参数:
名 称 | 数 量 | 单 位 |
电 机 功 率 | 22 | KW |
主 轴 转 速 | 2940 | r/min |
生 产 能 力 | 80~400 | Kg/h |
成 品 细 度 | 80~200 | 目 |
2.集粉分级机
集粉分级机可将粉碎后的物料进行分级处理,达到细度的粉体被风力送到旋风分离器收集,达不到细度的被自动送回主机进行二次粉碎,更换分级机筛网目数可控制成品粉的细度,筛网内有自动毛刷清理机构,可防止物料堵塞筛网。
技术参数:
名 称 | 数 量 | 单 位 |
电 机 功 率 | 1.5 | KW |
主 轴 转 数 | 32 | r/min |
筛 网 尺 寸 | Ø700×1200 | ㎜ |
3.旋风分离器
含尘气流进入分离器时,将由直线运动变为圆周运动,气流沿器壁呈螺旋形向锥体流动,旋转过程中产生离心力,将密度大于气体的尘粒甩向器壁下落到关风机排出 ,气流下降时锥体因锥形收缩而向中心靠近,由排气管排出。
技术参数:
名 称 | 数 量 | 单 位 |
关 风 机 功 率 | 0.37 | kw |
转 速 | 1440 | r/min |
4.除尘过滤器
本机是使含有微粉的气体通过特殊的过滤材料来达到分离气体中固体粉尘的设备,该机采用特殊滤袋过滤。
技术参数:
名 称 | 数 量 | 单 位 |
处 理 风 量 | 2800 | m³/h |
过 滤 面 积 | 13 | ㎡ |
除 尘 效 率 | 99.9 | % |
5.引风机
技术参数:
名 称 | 数 量 | 单 位 | |
电 机 功 率 | 3 | kw | |
转 数 | 2900 | r/min | |
风 量 | 1558 | m³/h | |
风 压 | 3384 | Pa |
6.电控柜
为整套机组的控制中心,通过按钮可控制各工序的正常工作。
