风选简易粉碎机组

概  述

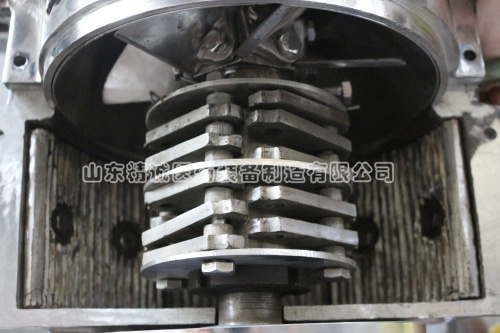

 本机采用卧式粉碎机构，主机  无筛无网，采用离心风力选粉。主轴由两个滚动轴承支撑，轴上装有16把动刀（锤片），物料由料斗送入，在动刀与齿板间被撞击、剪切、摩擦而粉  碎，出料粒度的大小可以调整机壳上的粗细调节手柄，主轴外侧装有三角带轮。达到细度的粉体随风力送到旋风分离器进行收集 。物料在离心力的作用下，沉降到下面的接料袋，剩余的尾气及极少量的粉到达后面的散气袋，把超细粉收集，排放空气.

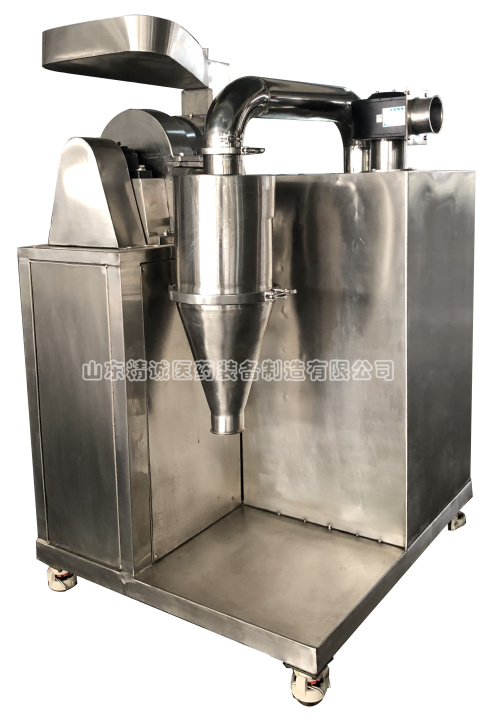

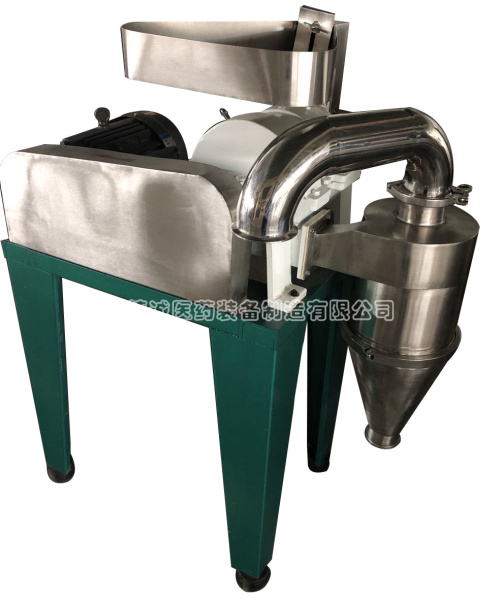

 机组包括电控柜、主机、旋风分离器、除尘过滤器、引风机等几部分，该机组结构紧凑合理、体积小、能耗低、效率高、传动平稳、无粉尘飞扬、自冷功能好、安装维修方便、易拆、易修、调换易损件方便等特点。
 技术参数

1. 粉碎主机

  粉碎机采用离心风选式，通过高速旋转的锤片对物料进行剪切、碰撞、磨擦进行粉碎，内有分级机构，通过调节斜风叶与斜衬的间隙可调节出物料的细度，粉碎后的物料由正风系统送入旋风分离器，主机采用带轮传动，运转平稳。

2..旋风分离器
 含尘气流进入分离器时，将由直线运动变为圆周运动，气流沿器壁呈螺旋形向锥体流动，旋转过程中产生离心力，将密度大于气体的尘粒甩向器壁下落到关风机排出，气流下降时锥体因锥形收缩而向中心靠近，由排气管排出。
 3..除尘过滤器
 本机是使含有微粉的气体通过特殊的过滤材料来达到分离气体中固体粉尘的设备，该机采用特殊滤袋过滤

4.引风机
   技术参数：
