醇沉罐

结构：

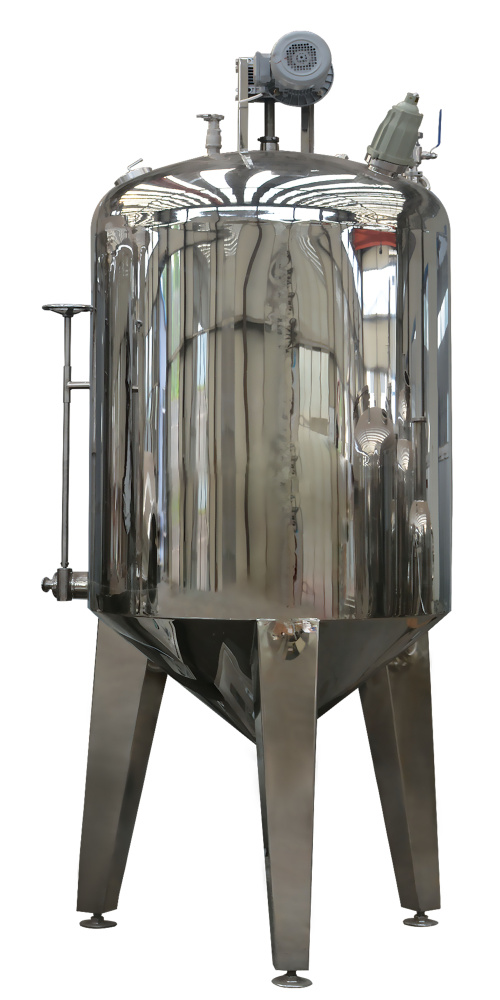

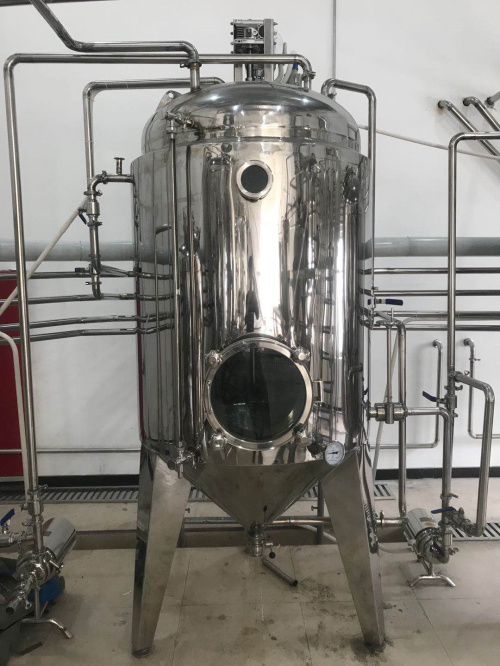

醇沉罐由标准椭圆形封头、锥形底及桨式搅拌器组成，采用不锈钢制作，中药厂醇沉工艺、沉降式固液相分离的专用设备。

产品介绍：

醇沉罐应用于中药、口服液、食品等的酒精沉淀，酒精沉淀罐是醇沉工序的关键设备。主要用于中药水煎液经浓缩后进行冷冻灌温酒精沉淀的操作，也可用中药提后浓缩液进行水沉淀的操作。亦可适用于其它化工、食品、口服液、染料等行业悬浮液的冷冻或常温沉淀、固液相分离的工艺操作。

工作原理：

中药水煎浓缩液（一般比重为1.1左右），去除非醇溶性的淀粉、蛋白质等，采用加入酒精配成含有醇度的液体，然后低温冷冻沉降进行固液分离以提高中药提取液的醇度及澄明度，从而提高产品质量。浓缩液和酒精按工艺要求，投入各自的配比量并开启冷冻盐水或冷却水，搅拌混和均匀，达到料液所需的温度后停止搅拌，继续在夹套内通入冷冻盐水或冷却水，保证所需的液温。待沉淀完成后开启上清液出料阀，用自吸泵将上清液抽出，因内装浮球式出液器，随上清液液面逐渐下降，浮球也随液面下降，待上清液抽完，因浊液密度远大于上清液，浮球浮在沉淀物表面不再下降，出液器自动停止出液。此时可打开出渣口，将沉淀物排出。根据物料不同沉淀物质不一样，可先打开底部蝶阀将稀料放出。

对于某些沉淀物（如淀粉类）可能会结块，造成出渣不畅，可向沉淀物通入加热蒸汽使其软化，即可将渣排出。待沉淀物放净用水将罐内壁清洗干净，关闭蝶阀。如果一次处理药液量较多，一台醇沉罐的容量不足以完成相应的工作，那么可以配备一台或多台静置罐。在醇沉罐中将酒精和浓缩药液按工艺搅拌后，由自吸泵吸入静置罐。静置罐中同样具有夹套和浮球式出液器，可对混和液进行冷却沉淀和出液。（利用一台搅拌罐配置多台静置罐，此工艺操作既节省能源又减少投资，因醇沉工艺的操作搅拌时间短、静置时间长，搅拌器大部分时间是闲置的）。沉降液分离（即醇沉）的沉淀时间与罐内液温有直接关系，一般中药醇沉。

技术参数：

安全注意事项

1、粉碎、制丸、胶囊填充、包装、混合设备等操作不当时容易发生伤手事故；

2、注意用电安全，严防电击、超负荷等原因引发火灾；

 3、烘箱设备，提取浓缩设备，粉碎设备、球型浓缩设备、夹层锅等所有设备全部出厂设备为常规（非防爆）设备，不得加工含有酒精等可燃可爆成分的物料！！！！！！

 4、设备本身不具备任何防爆作业功能，禁止进行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精（但不局限于酒精的一切易燃易爆物品）为溶剂做的一切物料的作业加工，禁止进行加工其他含易燃易爆物品及其它物质的作业，以免发生火灾、爆炸等安全事故，如违规操作造成的一切后果由操作责任方负责。

5、贵处如加工易燃易爆可燃可爆物品应按照防爆要求采购正规防爆设备，使用时应在正规防爆车间操作作业，设备安装及使用应接受当地特检部门备案监管，设备按时定期接受监管部门效验检测，作业应由正规带证作业人操作。

所有设备要按照公司提供的操作规程操作，定期检查维护保养，（材料如遇丢失请及时联系我公司免费提供，需提供设备的购买年限），使用方应建立完善的设备使用维护机制，确保有问题能及时处理及设备更好的维护保养。

安全无小事，设备安全问题使用方必须重视，再次感谢多谢您对我们工作的信任与支持。
