减压干燥箱

减压干燥箱

2024-1-20 14:01:58 212
服务热线:400-008-6711  15263653818(微信同号)
400-008-6722  15263653813(微信同号)

信息详情





产品介绍:

所谓真空干燥,就是将被干燥物料处于真空条件下,进行加热干燥,它是利用真空泵进行抽气抽湿,使工作室内形成真空状态,加快了干燥速率。

真空干燥理论表明:

1、当加热温度恒定,提高真空度,能加快干燥速率;

2、当真空度恒定,提高加热温度,能加快干燥速率;

3、既提高真空度,又提高加热温度,则大大加快干燥速率。

如果采用冷凝器,物料中的蒸发溶剂可通过冷凝器加以回收,是一种常用的干燥设备。

如果采用SK-0.8型水环式泵真空,可不用冷凝器,则节省能源及投资。

真空干燥的特点:

1、在真空下物料溶液的沸点降低,使蒸发器的传热推动力增大,因此对传热量,可以节省蒸发器的传热面积;

2、蒸发操作的热源可以采用低压蒸汽或废热蒸汽;

3、蒸发器的热损失可减小;

4、适用于在高温下易分解,聚合和变质的热敏性物料的干燥;

5、在干燥前可进行消毒处理,干燥过程中任何不纯物均无混入;

6、属于静态式真空干燥烘箱,故干燥物料的形体不会损坏。

用  途:

适用于高温下易分解、聚合和变质的热敏性物料的低温干燥,被广泛的采用在制药、化工、食品、电子等行业。

工作原理与配套设备:

低温真空干燥箱设计有穿流式烘架,烘架可拆出,根据热空气上升的原理,充分利用各层烘架管传导热量达到加快干燥物料的目的。并可在整个密封表面上作微量自由摆动,以提高密封效果达到箱内真空度,这样物料均能在较低的温度环境下迅速气化加快干燥。

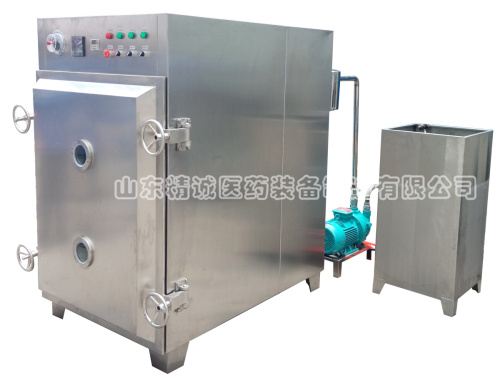

1、真空干燥烘箱:

根据不同的生产要求,真空干燥烘箱可由304-2B不锈钢板制作。烘箱前后设有三个视镜,便于观察物料干燥情况,前面设有真空表和温度计,还设有消毒口,用于对物料干燥前或干燥中后期的消毒和保护。消毒气体和保护气体由用户自选,消毒过程中必需关闭真空泵与真空阀门,消毒结束关闭消毒口后;才能开启真空泵,打开真空阀门抽真空。烘箱上设有一个蒸汽进口(或热水出口),烘箱底部设有疏水器接口(或热水进口)和排污口。用户对干燥含水量较高的物料,在干燥过程中会在器身内产生大量积水,形成二次蒸发,减慢干燥速度,本厂可为用户生产排污贮水箱附件,克服上述弊端,待干燥结束取出物料后,排放掉污水即可。

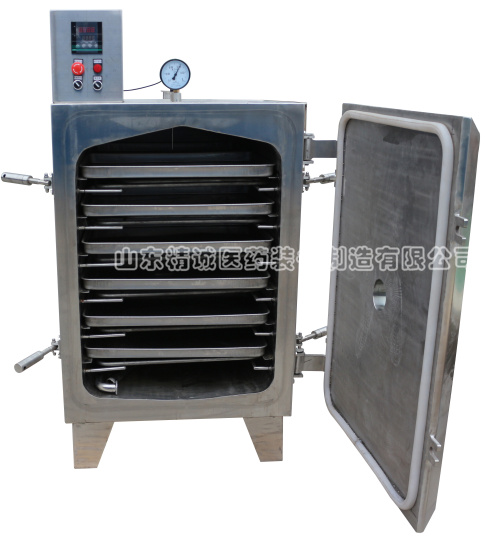

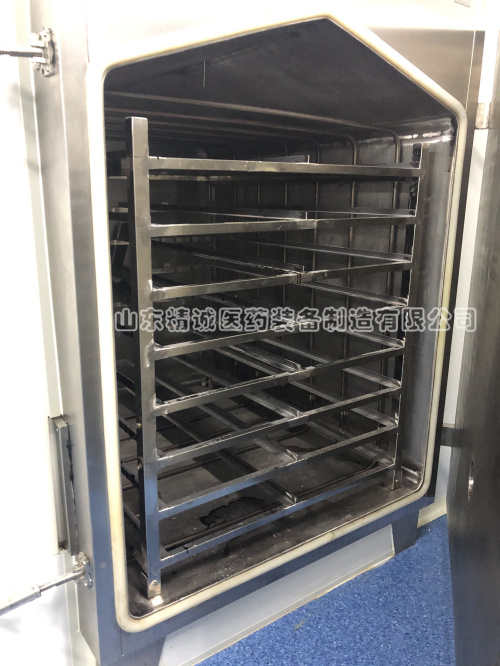

2、烘箱内烘架:

根据不同的物料干燥要求,304-2B不锈钢无缝钢管制作。根据物料不同的干燥温度要求,烘架有蒸汽型、热水型。

3、冷凝器:(用户另配)

冷凝器作用是在真空抽气管路中回收溶剂,其换热面积视规格型号大小而定(≥3㎡),下面接口通入冷水,上面接口为出水,两侧的一端接真空干燥烘箱,另一端接贮槽。如用户对回收溶剂有特殊要求,厂方可根据用户要求的材料进行制作冷凝器。

贮槽:(用户另配)

贮槽作用是存放回收溶剂,可根据用户要求的材料进行制作,贮槽设有真空抽气进出口,溶剂排放阀口,放空阀口,夜位计。

真空泵:(随机配备)

真空泵的选择请参考技术数据,可根据物料的沸点、蒸发量及干燥要求选用合适的真空泵。但在溶剂不需回收情况下,由于真空抽气抽湿中含有大量水蒸汽,原则选用水环式真空泵或水喷射泵。

电控箱:(蒸汽加热不需要配)

主要用于热水自动温度控制循环,对烘箱加热烘架的温度控制,温度数显设定,真空泵、热水管道泵、冷凝器、冷水循环水泵 等手动与自动控制。

烘盘:

在被干燥物料允许的情况下,尽量选用10目~12目的不锈钢筛网盘,有利于物料的干燥。

热水箱:(蒸汽加热不需要配)

热水箱是为热水型真空干燥烘箱专门设计生产的,上设有水位计、加水口、泄漏水口、排污口、测温口、热水进出口,用户可方便地设制温度在常温~100℃之间。整个热水箱工作状态是无噪音、低能耗。热水箱必需用干净的软水,以免水垢影响传热速度和回循环速度。

热水管道泵:(蒸汽加热不需要配)

热水管道泵主要用于热水型真空干燥烘箱的热水循环,选用型号为SDR40-6-20。

主要技术参数:


规格型号

FZG-4

FZG-6

FZG-12

FZG-16

FZG-24

FZG-32

干燥箱内尺寸(mm)

620×700×800

800×850×960

650×950×1200

830×1020×1200

1020×1450×1200

1200×1380×1200

干燥箱外尺寸(mm)

950×900×1450

1000×1000×1400

950×1300×1600

1130×1240×1850

1220×1640×1750

1400×1600×1850

烘架层数

4

6

6

8

8



层间距离(mm)

130

130

130

120

120

120

烘盘尺寸(mm)

640×460×45

烘盘数

4

6

12

16

24

32

箱内空间真空度

<-0.1MPa

加热方式

电加热

电加热

电加热

建议采用蒸汽加热

电加热功率(kw)

3

6

15

机器重量(kg)

300

400

1000

1500

1800

2100





安全注意事项

1、粉碎、制丸、胶囊填充、包装、混合设备等操作不当时容易发生伤手事故;

2、注意用电安全,严防电击、超负荷等原因引发火灾;

 3、烘箱设备,提取浓缩设备,粉碎设备、球型浓缩设备、夹层锅等所有设备全部出厂设备为常规(非防爆)设备,不得加工含有酒精等可燃可爆成分的物料!!!!!!

 4、设备本身不具备任何防爆作业功能,禁止进行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精(但不局限于酒精的一切易燃易爆物品)为溶剂做的一切物料的作业加工,禁止进行加工其他含易燃易爆物品及其它物质的作业,以免发生火灾、爆炸等安全事故,如违规操作造成的一切后果由操作责任方负责。

5、贵处如加工易燃易爆可燃可爆物品应按照防爆要求采购正规防爆设备,使用时应在正规防爆车间操作作业,设备安装及使用应接受当地特检部门备案监管,设备按时定期接受监管部门效验检测,作业应由正规带证作业人操作。

所有设备要按照公司提供的操作规程操作,定期检查维护保养,(材料如遇丢失请及时联系我公司免费提供,需提供设备的购买年限),使用方应建立完善的设备使用维护机制,确保有问题能及时处理及设备更好的维护保养。

安全无小事,设备安全问题使用方必须重视,再次感谢多谢您对我们工作的信任与支持。
