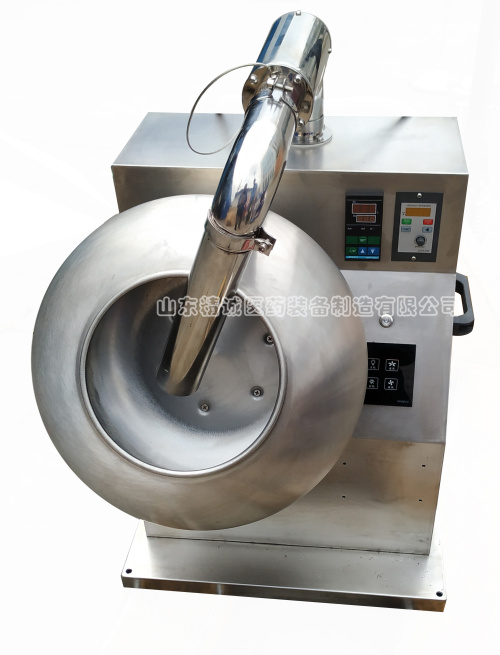

荸荠式包衣机200-400

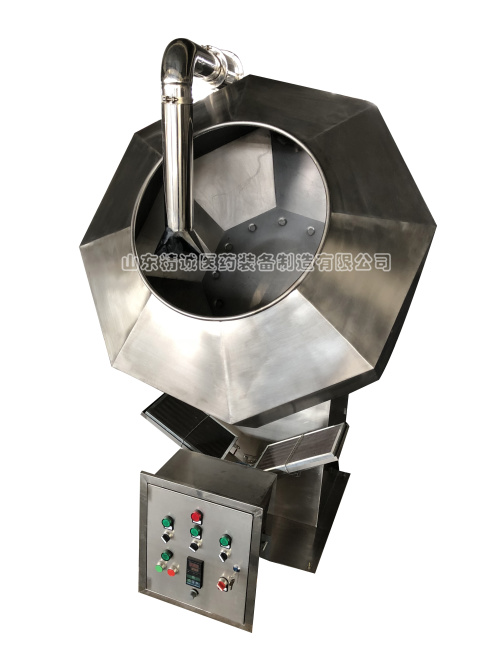

八角形（翻滚效果好）

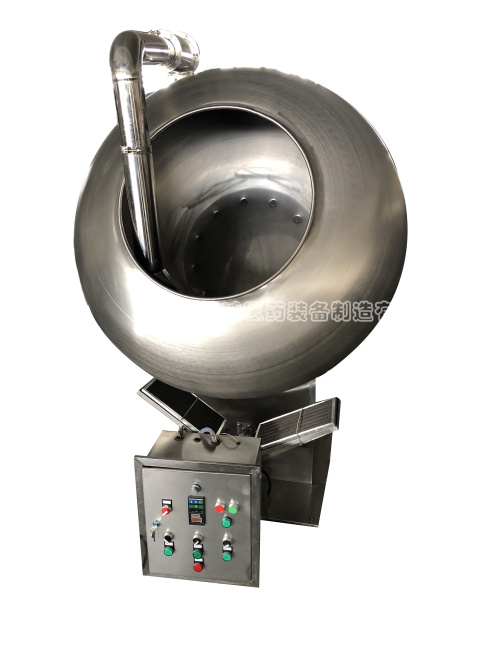

荸荠式

一、技术特点：

1 转速可调节并用数字显示；

2 出风温度可调节，并可以用数字显示，设定后自动恒温；

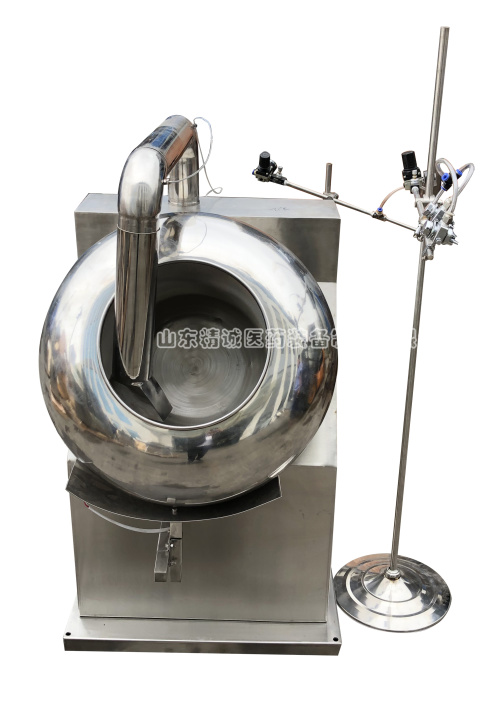

3 配有喷抢，可以进行薄膜包衣；

4 锅头可以根据需要更换；

5 体积小，使用220V电源，安装简单方便；

6 进风配有过滤器。

二、技术参数：

1 设备总功率： 1.4Kw

1.1 主电机功率： 90w

1.2 风机功率：    132w

1.3 内加热功率：  1200w

2 热风风量： 220m3/h

3 热风温度：室温~80℃、温度数字显示、设定后自动恒温。

4 包衣锅：

4.1 直径：荸荠式包衣锅 Ф200mm、Ф300mm、Ф400mm；

4.2 生产能力：

提示：以上规格型号的锅头根据订货情况可能有所不同，并非每一台都包括所有型号规格的锅头。

4.3 包衣锅转速： 0~70r/min  转速数字显示

5 机器重量：45kg

6 机器外形尺寸：530×560×850mm

三、设备安装：

1 无特殊安装要求，不需要地脚螺栓，安放在平整的地面或平台上。

2 使用220V、10A单相电源插座，并可靠接地。

3 使用前应拆掉空气过滤器的保护塑料袋。

4 用户需自备空气压缩机。

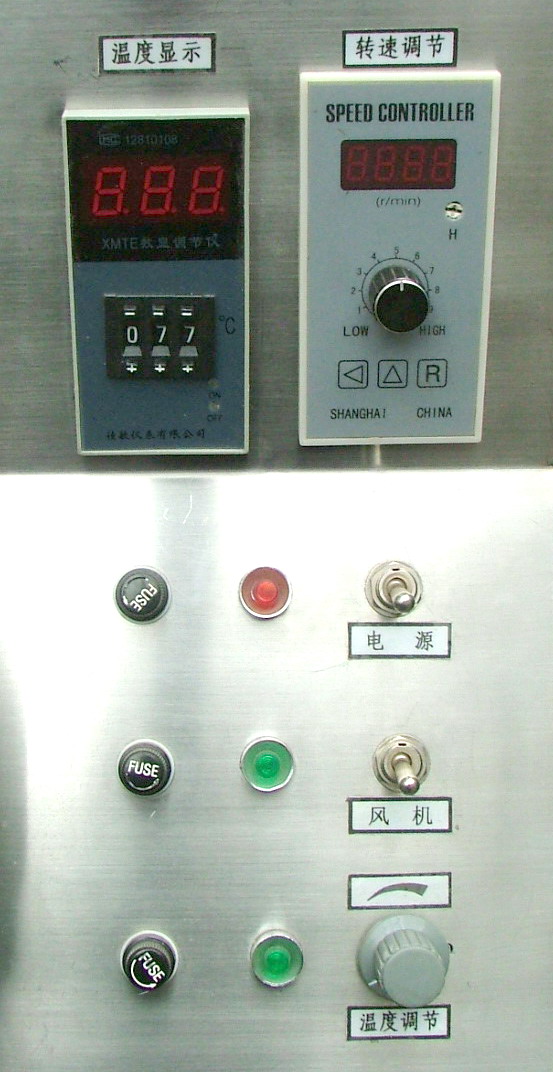

四、操作面板的设置（见下图）：

五、各种功能动作介绍及调整方法：

1 主机电源：

1.1 将电源插入符合要求的电源插座内。

1.2 将“转速调节”控制器上的旋钮逆时针旋转至“low”。

1.3 向上扳动“电源”开关的手柄，红色“电源”指示灯亮，表示接通电源；向下扳动“电源”开关的手柄，红色“电源”指示灯灭，即关闭电源。

接通电源的同时，温度显示表显示当前室温，转速调节表显示0。

2 包衣锅的运转与调速:

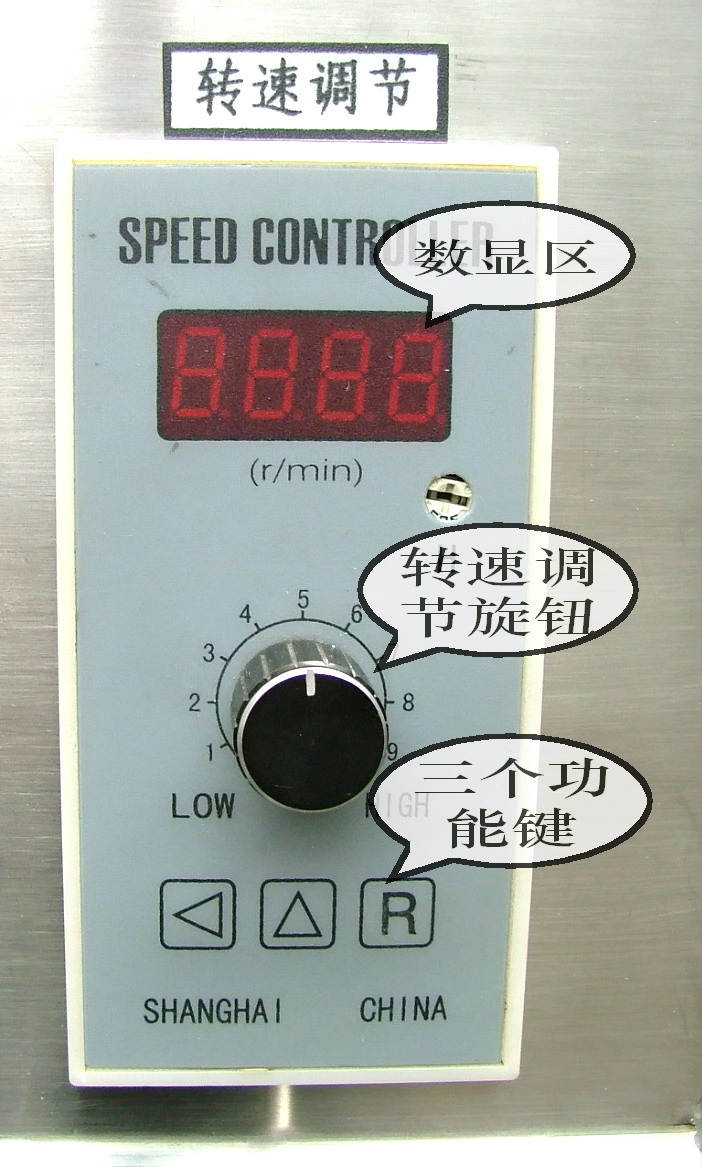

2.1 转速调节”控制器面板如下图：

2.2 缓慢顺时针“转速调节”控制器上的转速调节旋钮，包衣锅即开始旋转，随着继续顺时针旋转旋钮，包衣锅的转速逐渐升高；逆时针旋转该旋钮，即可使包衣锅转速降低，直至停转。

2.3 数显区显示当前包衣锅的转速。

2.4 “R”键为主电机临时停机键。在包衣过程中，若需要临时停机，可按此键，即可使包衣锅停止旋转。再按此键，包衣锅即恢复停机前的转速。使用此键不会影响风机、加热的运行。

★ 警告：工作结束时，应逆时针旋转“转速调节”控制器上的旋钮到“low”停机，而不能使用“R”键停机，否则下次开机接通电源后，包衣锅会直接以上次停机时的转速旋转。可能导致事故的产生。

2.5 “◄”“▲”两键是在生产过程中设置电机与包衣锅转速比例的。按下“R”键后会显示此出厂原始设置值。用户在日常生产中不会使用到，并且用户不得擅自修改，否则会影响到转速的显示，导致实验数据的错误。

3 风机的启/停：

向上扳动“风机”开关的手柄，绿色“风机”指示灯亮，同时风管内有冷风吹出。向下扳动“风机”开关的手柄，绿色“风机”指示灯灭，即关闭风机。

4. 本机的加热装置由电加热器、功率调节器、温度控制表三大部分组成。

4.1 电加热器由电阻丝、耐火陶土支架、加热器风管、隔热套管等几部分组成。耐火陶土支架在温度急剧变化时可能导致破碎，故在包衣后应先关闭加热器，不关闭风机，待风的温度下降至室温后，再关闭风机。

4.2 功率调节器安装在主机机壳内，通过旋转设置在面板上的“温度调节”旋钮来对电加热功率进行调节，而显示为热风温度有所变化，从而使电加热器产生工艺要求的热量，即温度稳定。

5 加热温度的设置及调节：

5.1顺时针旋转温度调节旋钮。温度显示表上的温度值上升，同时风管内的风的温度升高；逆时针旋转温度调节旋钮，可使温度下降，直至关闭加热器。

★缓慢调节温度调节旋钮，使热风温度接近工艺要求温度。切不可以一次将旋钮顺时针开至大，否则会造成温度迅速升高，超过设定值后又迅速降低，温度变化频繁，不稳定影响操作。

5.2在温控表上设定工艺要求温度。温控表面板如右图，按数字上下方的“-”、“+”键，可降低或升高所设定的温度值。通过对温度控制表的设定，可以使热风温度符合工艺的要求，同时控制加热器的工作状态，当加热器产生的温度高于工艺的要求时，温控表自动断开加热器的电源，待热风温度低于工艺要求，温控表自动接通加热器的电源，使加热器继续产生热量，以满足包衣的要求，从而达到温度设定后自动恒温的功能。同时温控表上的加热状态指示灯会不断地在红绿灯之间切换。

5.3 “温度调节”与风机电路有互锁装置，当风机未开启时，加热器不会工作；当关闭风机的同时，加热器立即断电。

6 出厂时温度控制表及转速控制器已经过调整，若用户需要调整时，请在咨询生产厂家后再进行。

7 喷抢的调节与使用请参阅《薄膜包衣专用喷抢的使用说明书》。

8 使用时间久了，空气过滤器滤芯会堵塞，影响进风风量，请拆下滤芯进行反吹清理，或清理效果不佳时，请及时更换滤芯。

六、操作规程：

1 将插头插入插座内。

2 将“转速调节”控制器上的旋钮逆时针旋转至“low”。

3 向上扳动“电源”开关的手柄，红色“电源”指示灯亮，转速显示器显示“0”，温控表显示当前室温。

4 将药片加入清洁好的锅内，在低转速下旋转药片。

5 向上扳动“风机”开关；风机开始旋转，“风机”运行指示灯亮。

6 在温控表上设定工艺要求的温度，旋转“温度调节”旋钮，使加热器工作，对药片进行预热。

7 将配好的浆液倒入高位槽中。

8 调整好喷抢的位置。

9 当片床温度加热到40℃时，即可进行喷浆。由于本机为小型机，装药量较小，所以喷抢的风量及液量应调到较小的位置。

10 当包衣完成后，应先关闭喷抢，同时逆时针旋转“温度调节”旋钮至小，待加热器的温度降至50℃以下方可关闭风机。

11 向下扳动“电源”开关的手柄关闭电源。

12 进行清洗整理。
